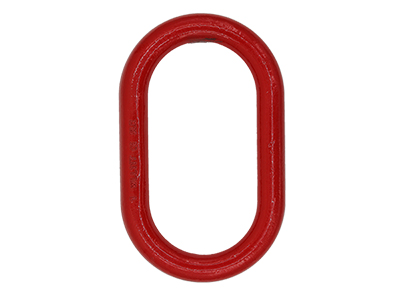

Звено овальное из легированной стали

Характеристики
● Стандарт производства и испытания: EN1677-4 (замена DIN5688-3).
● Звено овальное ковано из специальной легированной стали с высокой интенсивностью и тягучестью, и потом оно проходит термообработку;
● Каждый выполняет испытание при рабочей растягивающей силе в 2,5 раза больше;
● Каждая партия завершает строгое выборочное испытание на разрывную растягивающую силу и магнитопорошковую дефектоскопию.
● Поверхностная обработка: электростатическое напыление;
● Цветовой код: красный RAL3020 / желтый RAL 1003.
● Звено овальное соответствует одноветвевому или двухветвевому стропу на основе стандарта EN818-4.
● Синяя зона применяется сварку.
● Желтая зона применяется ковку.

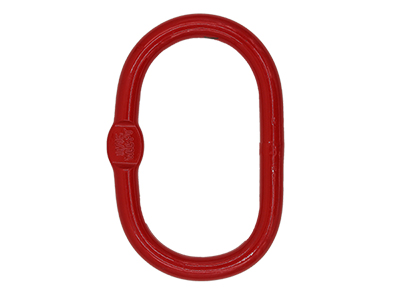

Звено овальное европейского типа SLR033-G80

● Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки;
● Рабочая нагрузка измерна на основе двухветвевого стропа, когда угол составляет 0-45 градусов.
● Они будут приплющены по требованию клиента.
● Не приплющено.
● Плющение осуществляется для соответствия с омегообразным звеном SLR002-G80.
● Звено овальное соответствует проволочному тросу на основе стандарта DIN3088.
● Звено овальное соответствуют стропу текстильному ленточному на основе стандарта EN492-1.

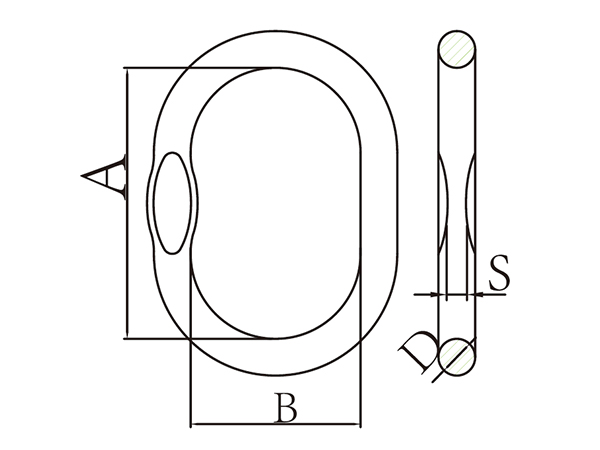

Параметры (единица: mm)
Артикул товара Цепь G80 en818-2 mm Вес (kg) Максимальная рабочая загрузка (t)
 Размер (mm)
для одноветвевого стропа мм для двухветвевого стропа мм A B D
8-SLR033-76 7 6 0.34 1.6 110 60 13
8-SLR033-87 8 7 0.54 2.12 110 60 16
8-SLR033-108 10 8 0.82 3.15 135 75 18
8-SLR033-1310 13 10 1.5 5.3 160 90 22
8-SLR033-1613 16 13 2.3 8 180 100 26
8-SLR033-1816 18 16 3.95 11.2 200 110 32
8-SLR033-2018 20 18 6.34 14 260 140 36
8-SLR033-2220 22 20 8.96 17 300 160 40
8-SLR033-2622 26 22 12.8 21.2 340 180 45
8-SLR033-3226 32 26 16.55 31.5 350 190 50
8-SLR033-3632 36 32 23.28 45 400 200 56
8-SLR033-4036 40 36 32 56 430 220 63
8-SLR033-72MM 45 40 45.76 63 460 250 72
8-SLR033-80MM -- 45 62 85.46 500 270 80

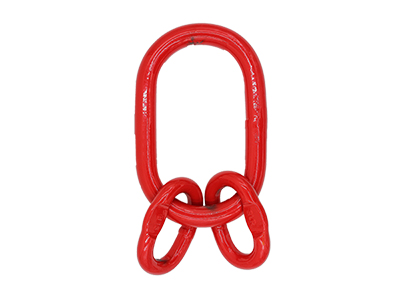

Звено овальное в сборе европейского типа SLR032-G80

Стандарт производства и испытания: EN1677-4 (замена DIN5688-3).
Звено овальное в сборе ковано из специальной легированной стали с высокой интенсивностью и тягучестью, и потом оно проходит термообработку;
Каждый выполняет испытание при рабочей растягивающей силе в 2,5 раза больше;
Каждая партия завершает строгое выборочное испытание на разрывную растягивающую силу и магнитопорошковую дефектоскопию.
Поверхностная обработка: электростатическое напыление;
Цветовой код: красный RAL3020 / желтый RAL 1003.
Звено овальное в сборе соответствует трехветвевому или четырехветвевому стропу на основе стандарта EN818-4.
Синяя зона применяется сварку для основного кольца и подкольца.
Желтая зона применяется ковку для основного кольца, и сварку для подкольца.
Рабочая нагрузка измерна на основе трехветвевого или четырехветвевого стропа, когда угол составляет 0-45 градусов.
Они будут приплющены по требованию клиента.
Не приплющено.
Плющение осуществляется для соответствия с омегообразным звеном SLR002-G80.
Звено овальное соответствует проволочному тросу на основе стандарта DIN3088.
Звено овальное соответствуют стропу текстильному ленточному на основе стандарта EN492-1.

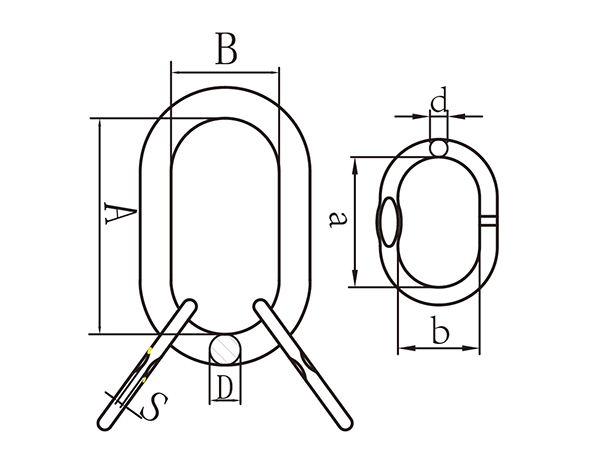

Параметры (единица: mm)
Артикул товара Цепь G80 EN818-2 mm Вес (kg) Максимальная рабочая загрузка (t) Размер(mm)
Для трехветвевого или четырехветвевого стропа A B D a b d
8-SLR032-6 6 1.18 2.36 135 75 18 54 25 13
8-SLR032-7 7 1.24 3.15 135 75 18 60 38 13
8-SLR032-8 8 2.2 4.25 160 90 22 70 34 16
8-SLR032-10 10 3.4 6.7 180 100 26 85 40 18
8-SLR032-13 13 6.1 11.2 200 110 32 115 50 22
8-SLR032-16 16 9.98 17 260 140 36 140 65 26
8-SLR032-18 18 18.9 21.2 340 180 45 180 100 32
8-SLR032-20 20 22.6 26.5 350 190 50 180 100 32
8-SLR032-22 22 25.2 31.5 350 190 50 180 100 36
8-SLR032-26 26 35.2 45 400 200 56 180 100 40
8-SLR032-28 28 47 50 430 220 63 180 100 45
8-SLR032-32 32 66.46 63 460 250 72 200 110 50

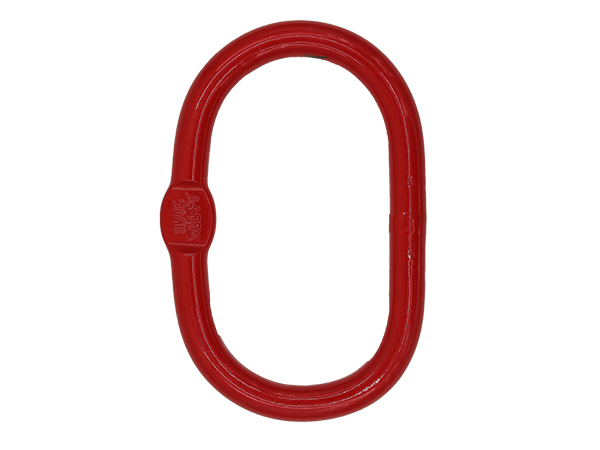

Кованое звено овальное SLR091-G80

● Это кованое овальное звено ковано из специальной легированной стали с высокой интенсивностью и тягучестью, и потом оно проходит термообработку.
● Каждое звено выполняет испытание при рабочей растягивающей силе в 2 раза больше.
● Каждая партия завершает строгое выборочное испытание на разрывную растягивающую силу и магнитопорошковую дефектоскопию.
● Поверхностная обработка: электростатическое напыление.
● Цветовой код: красный RAL3020 /желтый RAL1003.
● Все размеры кованы
● Они будут приплющены по требованию клиента.
● Когда оно соответствует цепи: Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
● Когда оно соответствует проволочному тросу: Разрывная растягивающая сила составляет 5 раз выше рабочей нагрузки.

Параметры (единица: mm)
Артикул товара Вес (kg) Цепь Максимальная рабочая загрузка одноветвевого стропа(t) Максимальная рабочая загрузка двухветвевого стропа0-45°(t) Максимальная рабочая загрузка троса (t) Размер (mm)
A B D
8-SLR-91-1/2 0.36 1/4 1.5 2.12 3.4 127±6 63.5±5 13±1
5/16 2 2.8
8-SLR-91-5/8 0.7 5/16 2 2.8 4 152±6 76±5 16±1
3/8 3.15 -
8-SLR-91-3/4 0.93 3/8 3.15 4.25 5.6 140±6 70±5 19±1
8-SLR-91-7/8 1.5 3/8 3.15 4.25 6.9 160±6 90±5 22±1
1/2 5.3 -
8-SLR-91-1 2.1 1/2 5.3 7.5 11.8 178±6 89±5 25±1
5/8 8 11.2
8-SLR-91-1-1/4 4.24 5/8 8 11.2 17.7 222±7 111±6 32±1/-2
3/4 11.2 16
8-SLR-91-1-1/2 7.17 3/4 11.2 16 27.7 267±7 135±6 38±1/-2
7/8 15 21.2
8-SLR-91-1-3/4 11.55 7/8 15 21.2 38.5 305±10 152±6 45±1/-2
1 21.2 -
8-SLR-91-2 17.2 1 21.2 30 46.5 355±10 178±6 51±1/-2
11/4 31.5 -
8-SLR-91-2-1/4 24.5 11/4 31.5 45 64.9 406±10 203±7 57±1/-2
8-SLR-91-2-1/2 30.9 -

72.6 406±10 203±7 63.5±3
8-SLR-91-2-3/4 39.5 -

98.4 406±10 241±7 70±3
8-SLR-91-3 50.34 -

103 457±15 228±7 76±3
8-SLR-91-3-1/4 65.68 -

119 508±15 254±7 82.5±3
8-SLR-91-3-1/2 90.24 -

126 610±15 305±10 89±3
8-SLR-91-3-3/4 89.27 -

152 508±15 254±7 95±3
8-SLR-91-4 103.43 -

169 508±15 254±7 102±3

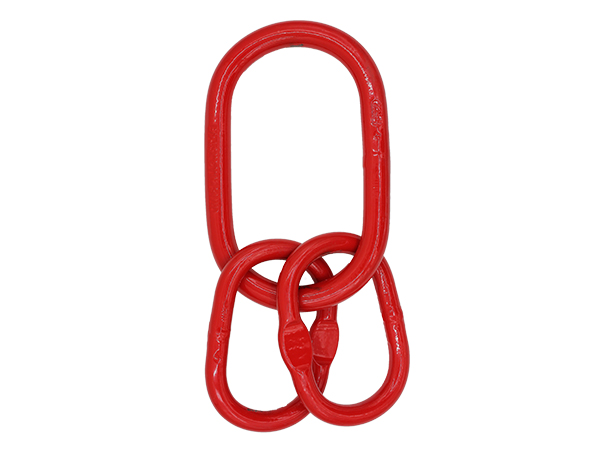

Звено овальное в сборе типа американского SLR092-G80

● Все размеры: Основное кольцо ковано и подкольцо сварено
● Основное кольцо ковано
● Плющение осуществляется для соответствия с омегообразным звеном SLR002-G80.
● Все размеры приплющены по требованию клиента.
● Когда соответствует цепи: Разрывная растягивающая сила составляет 4 раза выше рабочей нагрузки.
● Когда соответствует проволочному тросу: Разрывная растягивающая сила составляет 5 раз выше рабочей нагрузки.

Параметры (единица: mm)
Артикул товара Вес (kg) Цепь Максимальная рабочая загрузка трехветвевого или четырехветвевого стропа 45°(t) Максимальная рабочая загрузка троса (t) Размер(mm)
A B D a b d
8-SLR-92-3/4 1.55 1/4 3.15 5.6 140±6 70±5 20±1 85±5 40±3 14±1
5/16 4.25
8-SLR-92-7/8 2.18 5/16 4.25 6.9 160±6 95±5 22±1 85±5 40±5 14±1
3/8 6.7
8-SLR-92-1 3.29 3/8 6.7 11.8 178±6 89±5 25±1 100±5 60±5 18±1
8-SLR-92-1-1/4 7.18 1/2 11.2 17.7 222±7 110±6 32±1/-2 100±5 60±5 22±1
5/8 17
8-SLR-92-1-1/2 12.91 5/8 17 27.7 267±7 135±6 38±1/-2 180±6 100±5 30±1/-2
3/4 23.6
8-SLR-92-1-3/4 21.25 3/4 23.6 38.5 305±10 152±6 45±1/-2 180±6 100±5 32±1/-2
7/8 31.5
8-SLR-92-2 30.34 7/8 31.5 46.5 356±10 178±6 50±1/-2 180±6 100±5 38±1/-2
8-SLR-92-2-1/2 64.4 1 45 72.6 406±10 203±6 64±1/-2 355±8 178±6 51±1/-2
8-SLR-92-2-3/4 89 11/4 67 98.4 406±10 214±6 70±1/-2 406±8 203±6 57±1/-2

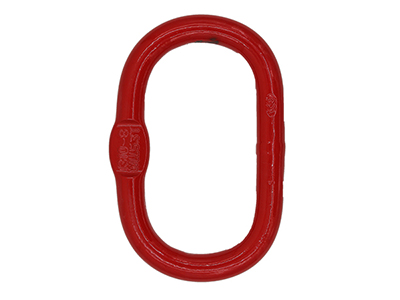

Звено овальное типа американского SLR-093 G80
Параметры (единица: mm)
Артикул товара Вес (kg) Цепь
80 		Максимальная рабочая загрузка одноветвевого стропа
0-45°

Максимальная рабочая загрузка двухветвевого стропа
0-45°
 Максимальная рабочая загрузка троса (t) Размер(mm)
A B C D
8-SLR-93-7/16 0.27 1/4 1.12 1.6 1.6 100±5 60±5 12±1 6±0.5
9/32 1.5 -
8-SLR-93-1/2 0.38 9/32 1.5 21.2 2.5 100±5 60±5 14±1 7.6±0.5
5/16 2 -
8-SLR-93-11/16 0.85 5/16 2 2.8 4 160±6 90±5 18±1 8.4±0.5
3/8 3.15 -
8-SLR-93-3/4 1.2 3/8 3.15 4.25 6.5 160±6 90±5 20±1 10.5±0.5
1/2 5.3 -
8-SLR-93-7/8 1.63 1/2 5.3 7.5 8 180±6 100±5 22±1 13.5±0.5
5/8 8 -
8-SLR-93-1 2.13 5/8 8 11.2 11.5 180±6 100±5 25±1 16.5±0.5
19mm 11.2 -
8-SLR-93-1-1/8 3.81 3/4 12.5 - 11.8 270±7 140±6 28±1/2 19±0.5
8-SLR-93-1-1/4 5.05 19mm 11.2 16 16 270±7 140±6 32±1/2 19±0.5
7/8 15 -
8-SLR-93-1-3/8 6.83 7/8 15 21.2 24 285±7 155±6 36±1/2 20±0.5
1 21.2 -
8-SLR-93-1-1/2 8.9 28mm 25 - 25 300±8 160±6 40±1/2 26±0.5
8-SLR-93-1-3/4 12.8 1 21.2 30 31.5 340±10 180±6 45±1/2 26±0.5
11/4 31.5 -
8-SLR-93-2 17.3 11/4 31.5 45 45 39010 215±7 51±1/2 32±0.5

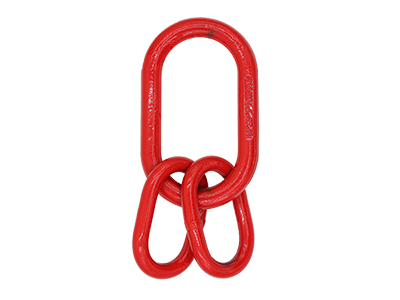

Звено овальное в сборе типа американского SLR-094 G80
Параметры (единица: mm)
Артикул товара

Вес
（Kg)

 Цепь
80 		Максимальная рабочая загрузка трехветвевого или четырехветвевого стропа 0-45°
3/4 		Максимальная рабочая загрузка троса(t) Размер (mm)
A B D a b d s
8-SLR-94-1/2 0.82 7/32 2.36 2.4 100±5 60±5 14±1 85±5 40±3 12±1 6±0.5
8-SLR-94-11/16 1.6 1/4 3.15 3.2 160±6 90±5 18±1 100±5 60±5 14±1 7.6±0.5
8-SLR-94-5/8 1.6 1/4 3.15 3.2 160±6 90±5 18±1 100±5 60±5 14±1 7.6±0.5
8-SLR-94-3/4 1.95 5/16 4.25 4.2 160±6 90±5 20±1 100±5 60±5 14±1 7.6±0.5
8-SLR-94-7/8 3.16 3/8 6.7 8 180±6 100±5 22±1 150±6 70±5 18±1 8.4±0.5
8-SLR-94-1-1/8 6.75 1/2 11.2 12 270±7 140±6 28±1/-2 160±6 90±5 22±1 13.5±0.5
8-SLR-94-1-1/4 9.31 5/8 17 17 270±7 140±6 32±1/-2 180±6 100±5 25±1 16.5±0.5
8-SLR-94-1-1/2 18.4 3/4 23.6 25 300±7 160±6 40±1/-2 270±7 140±5 31±1/-2 19±0.5
8-SLR-94-1-3/4 26.6 7/8 31.5 31.5 340±4 180±6 45±1/-2 285±7 155±5 36±1/-2 22±0.5
8-SLR-94-2 42.91 1 45 45 350±10 190±6 51±1/-2 340±10 180±5 45±1/-2 25±0.5
